PCIe 问题汇总 1

问题1：EP的BAR空间分配失败问题

现象

EP mode，我看RC这边可以lspci -vvv看到EP的信息，也就是config space能读写，但是EP的bar分配好像失败了，具体是啥原因呢？

下图是用lspci -vvv看到的现象，即，Region 0也就是BAR0出现了 unassigned情况，有virtual字样。明显异常了。

dmesg看到如下情况：

自研EP，在FPGA，EMU验证好的，实际芯片有点问题。

排查与解决

解决思路：

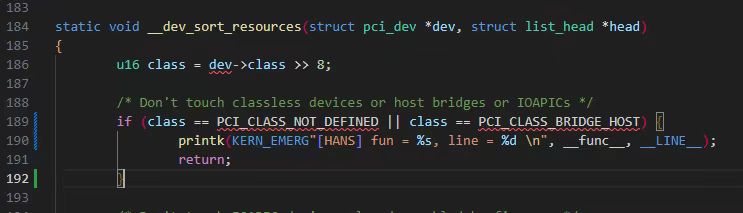

debug过程看到，在枚举的时候，会判断class code，目前这个没有配置，数值都是0.

从kernel日志看，给ep分配bar的流程没走。

配置class code就会解决问题。

Class Code 的作用

这个class code 是什么，有什么用途呢？

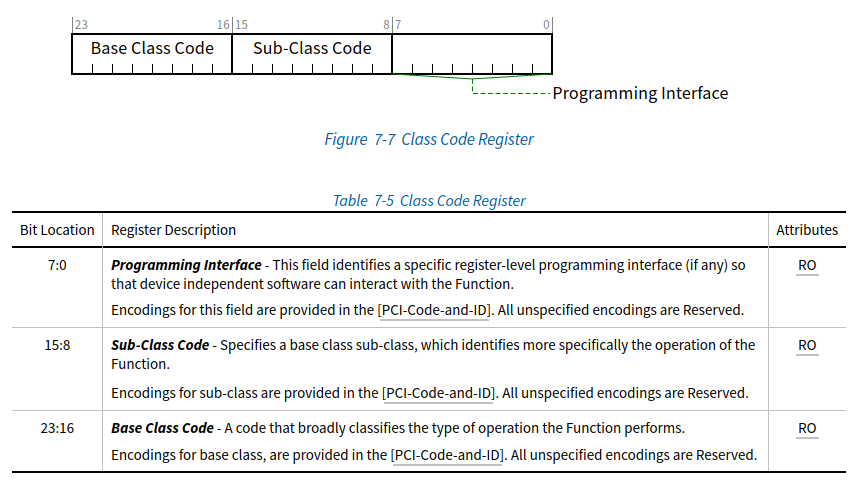

PCIe的Class Code（类代码）在PCIe设备的配置空间中，用于标识设备的功能类型和用途。它由3个字节组成，分别为Base Class（基本类）、Sub-Class（子类）和Programming Interface（编程接口）。具体作用如下：

1. 设备分类：Class Code帮助操作系统和驱动程序识别设备的功能。例如，它可以区分网络控制器、存储控制器、显示控制器等不同类型的设备。
2. 驱动程序加载：操作系统可以根据Class Code来加载合适的驱动程序。这对于系统自动识别和配置设备非常重要。
3. 设备管理：管理工具和软件可以根据Class Code显示设备类型，从而提供相应的管理功能。

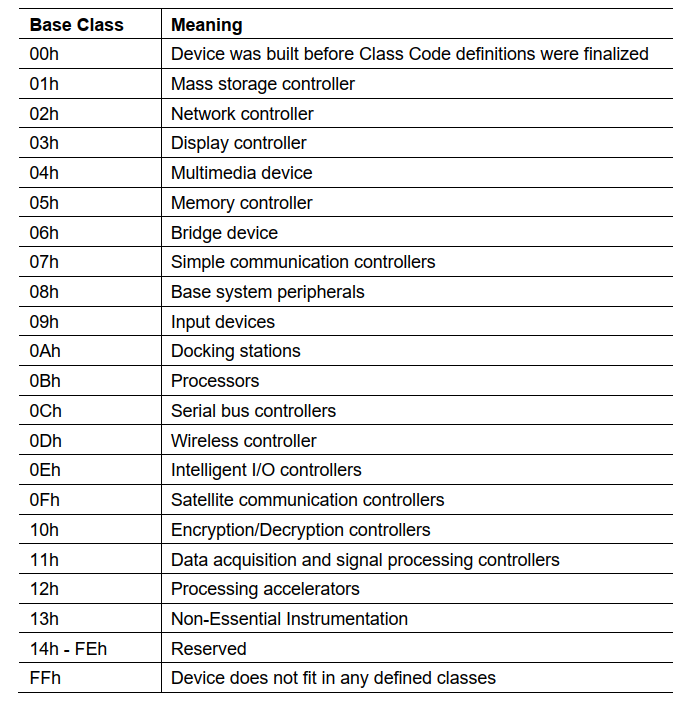

下图是Base Class Code具体数值解释：

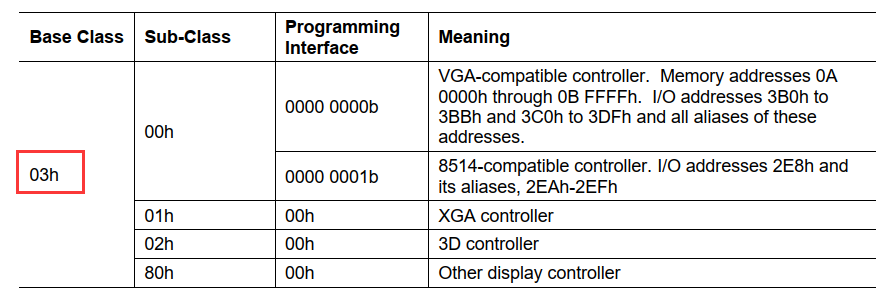

再细分，对于base class code = 03h，是Display Controller如下：

​ 具体见文档：PCI Code and ID Assignment Specification

后续排查

其他思路：

• BIOS阶段看看有没有分配成功
• 不加载设备驱动看是否分配成功
• LTSSM是否是L0，配置空间读到是全F，还是正常数值
• ep重启或者linkdown过吧，bar size是否恢复成默认的了？
