PCIe MSI / MSI-X：Capability、Table 与 Linux 驱动接口

本页保留 2024 年的首次发布日期，并作为本站用于验证图片、表格、代码与目录排版的技术文章。关键设计应以 PCIe 规范、Linux 内核源码和具体平台实现为准。

MSI / MSI-X 的基本思路

传统 INTx 依赖引脚电平表达中断；而 MSI（Message Signaled Interrupt）把一次中断请求表达为一次 Memory Write TLP：设备向系统指定的 Message Address 写入 Message Data，平台的中断控制器据此接收并分发中断。

这种方式的关键优势是：中断请求不再依赖共享引脚；设备的“数据写”与“中断消息写”保持写入顺序；多队列设备也能用多个向量把不同事件分开处理。

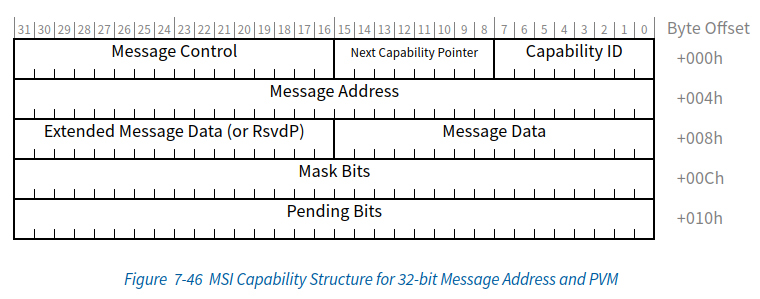

MSI Capability

MSI Capability 的 Capability ID 为 0x05。它保存 Message Control、Message Address、Message Data，以及可选的 Mask / Pending 位图。

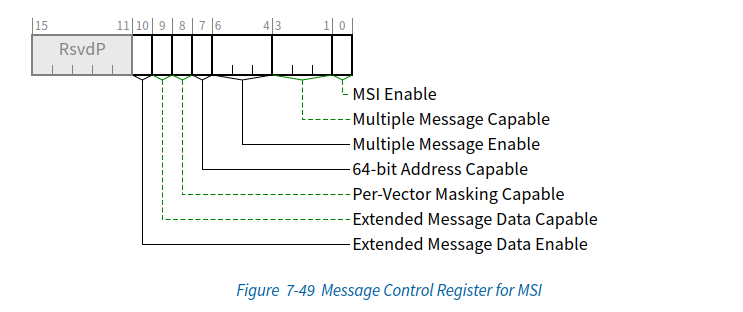

Message Control 的关键位

• MSI Enable：控制 MSI 是否启用。
• Multiple Message Capable：设备声明自身最多可支持多少个 MSI 向量。
• Multiple Message Enable：软件实际启用的 MSI 向量数量，以 2^n 表达。
• 64-bit Address Capable：决定 Capability 后续的地址字段布局。
• Per-Vector Masking Capable：表示是否有每向量屏蔽及 Pending 位图。

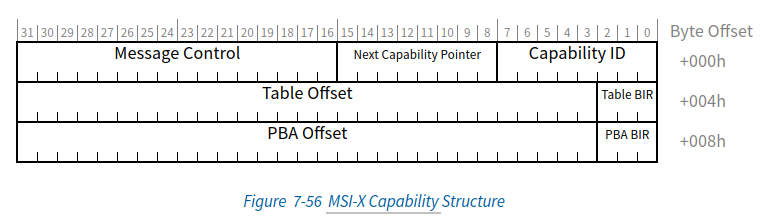

MSI-X Capability 与 Table

MSI-X Capability 的 Capability ID 为 0x11。它不把每个向量的 Message Address / Data 全部塞进 Capability，而是通过 Table BIR 和 Table Offset 指向设备 BAR 空间中的 MSI-X Table。

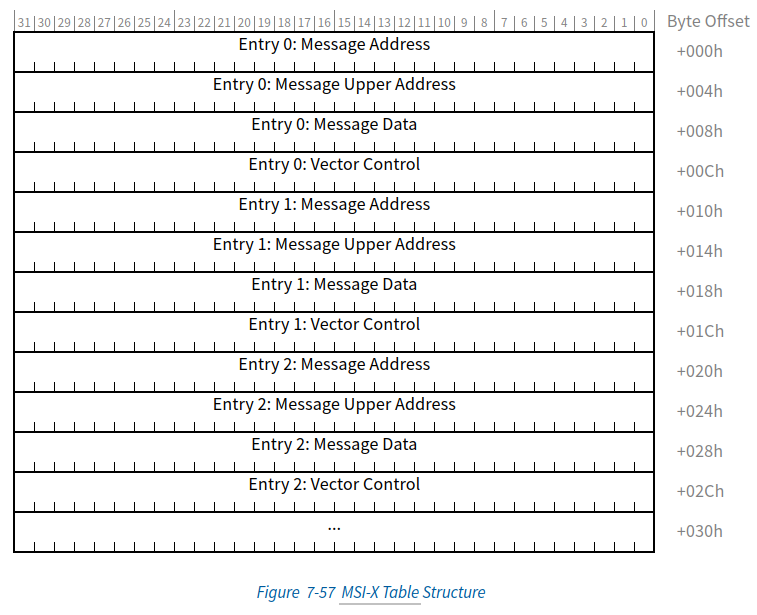

MSI-X Table Entry

每个 MSI-X Table Entry 对应一个中断向量，包含地址、数据和 Vector Control。软件可以按向量配置不同目标 CPU 或中断消息；设备发起中断时读取相应 Entry 的地址与数据形成 Memory Write TLP。

如何用 lspci 确认能力

lspci -v 可以看到设备是否声明并启用了 MSI / MSI-X。下面的输出中 Enable+ 表示 MSI 已经被启用；Count=1/1 表示实际启用数量与设备能力。

00:16.0 PCI bridge: VMware PCI Express Root Port
        Flags: bus master, fast devsel, latency 0, IRQ 32
        Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable+ 64bit+
        Kernel driver in use: pcieport

出现 MSI-X: Enable+ 时，也应同时检查 Table BIR、Table Offset 与 BAR 映射是否符合预期；不要只看到 Capability 就认为驱动已经完成了全部向量配置。

Linux 驱动中的通用接口

现代 Linux 驱动通常使用 pci_alloc_irq_vectors() 请求中断向量，而不应优先使用较早的单独 MSI / MSI-X 接口。调用者给出最小、最大向量数和允许的类型；内核选择可用方式并完成相应的 Capability 与平台中断域配置。

int nvec;

nvec = pci_alloc_irq_vectors(
    pdev,
    1,
    8,
    PCI_IRQ_MSI | PCI_IRQ_MSIX | PCI_IRQ_AFFINITY
);
if (nvec < 0)
    return nvec;

for (int index = 0; index < nvec; ++index) {
    int irq = pci_irq_vector(pdev, index);
    /* request_irq(irq, handler, 0, "example", context); */
}

/* 在 remove 或错误回滚路径中调用。 */
pci_free_irq_vectors(pdev);

调试时应分开确认的层次

1. 设备能力：Configuration Space 是否有 MSI / MSI-X Capability，字段是否合理。
2. 软件配置：驱动是否成功返回期望数量的向量；pci_irq_vector() 是否得到有效 IRQ。
3. 平台中断域：x86 APIC、ARM GIC / ITS 或其他平台控制器是否正确接收消息。
4. 设备行为：设备写出的 Message Address / Data 是否与软件配置一致；MSI-X 的 Function Mask、Per-Vector Mask 是否意外屏蔽。

本文格式验证清单

这篇迁入文章用于验证本站当前 Markdown / MDX 渲染是否满足长期技术写作需求：

• 图片与图片说明；
• 两列表格；
• 行内代码；
• 文本代码块；
• 引用；
• 二级、三级标题与折叠目录；
• 长文末尾评论区。

后续如需继续补充 Linux 内核调用链、ARM GICv3 ITS、MSI-X Table 写入时序等内容，可在保留本文结构的基础上逐节扩写。
